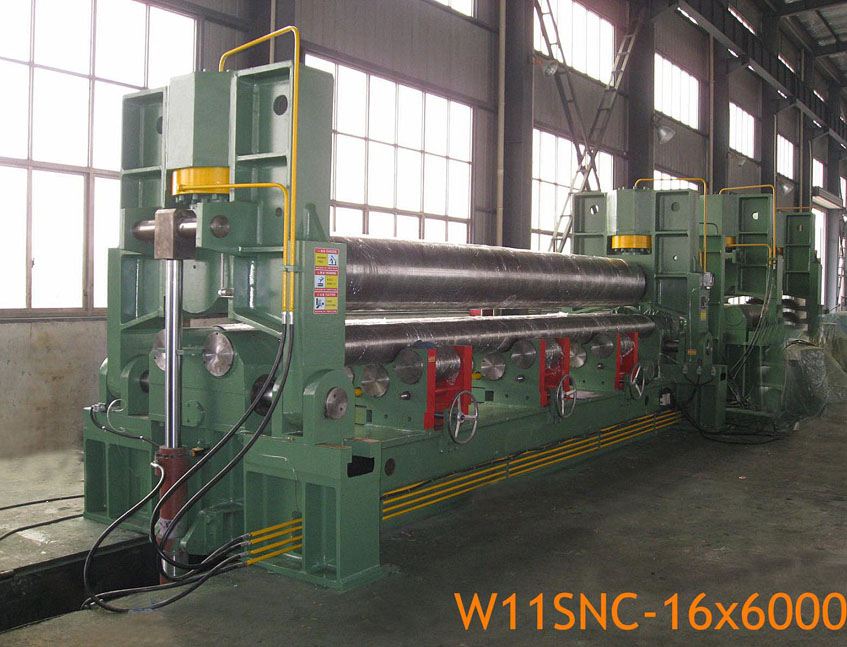

W11SNC-16x6000 萬能式三輥卷板機
W11SNC萬能式三輥卷板機是一種雙夾板彎板機。上輥為液壓驅動。上輥可水平和垂直調節，兩個下輥是固定的。所有合金鋼輥均經過感應淬火和熱處理。經過感應淬火處理后，所有的輥都將被研磨和拋光。
特征
▲電子并行控制系統
▲壓路機同步和平衡控制完全電子控制
▲上羅拉液壓驅動，可垂直和水平調節。
▲滑動區域的減摩材料
▲滾輪瞬時剎車，安全性高
▲反轉側液壓驅動
▲移動控制面板站，低壓控制
▲移動控制按鈕，方便操作員
上羅拉裝置
▲材質：42CrMo
▲處理：熱精煉，鍛造
▲硬度：HB260-300
下輥和水平移動裝置
▲處理：熱精煉，鍛造
▲硬度：HB260-300
下滾子滑動軸承采用SF-1自潤滑材料。
水平移動裝置由水平運動電機，蝸輪蝸桿箱組成；
托輥裝置
▲由螺桿裝置，傾斜裝置和托輥組成
▲可以根據不同的板厚上下調節
▲材質：45＃鋼
▲處理：熱精煉，鍛造
▲硬度：HB190-220
驅動裝置
它由主電機，皮帶，齒輪減速箱，電力和制動裝置組成。
液壓單元
液壓單元放置在壓力機的側面，并通過柔性高壓軟管和多信號電氣連接與之連接。該單元由一個用于加壓的主泵，一個油箱和一個過濾器單元組成。
▲Zui大壓力：19.5MPa
▲閥門品牌：YUKEN
▲溢流閥提供保護
控制單元
為了方便操作，控制面板與主體結構分離。該面板包括多個按鈕和緊急停止按鈕。機器隨附的移動控制按鈕
▲PLC：歐姆龍
▲彩色觸摸屏
▲各種聯鎖
▲不同種類的斷路器/熱繼電器，保護整個系統免受過電影響
▲限位開關可控制水平/垂直移動等移動行程。
▲移動控制按鈕
反轉面
▲液壓驅動
▲反轉側的反轉和重新定位分別設置了上下限開關作為端子保護。
▲其他動作只有在反轉側完全重新定位后才能操作。
倒車由滑動枕和倒車缸組成。它將被驅動翻轉，以便可以取出細化的圓形工件。
